Trefasväxelriktare

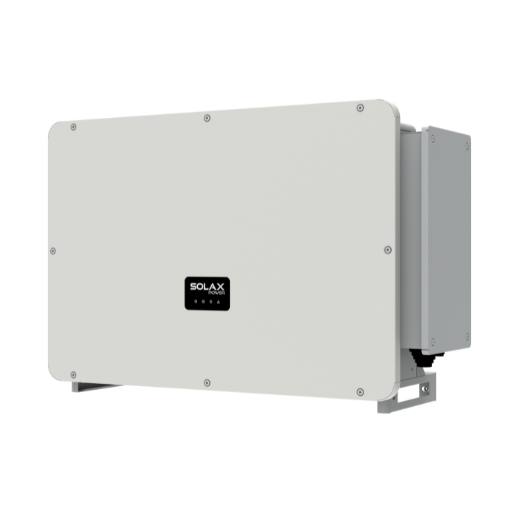

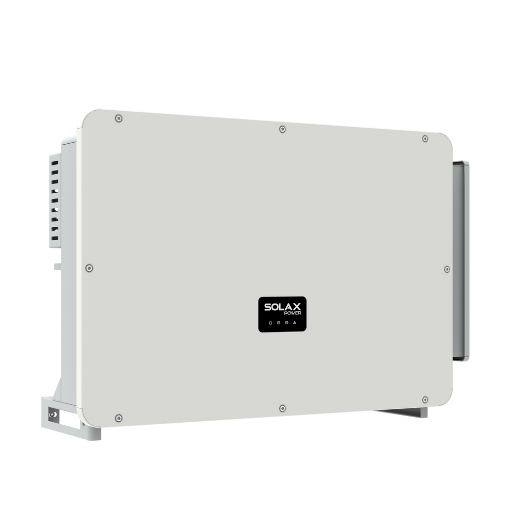

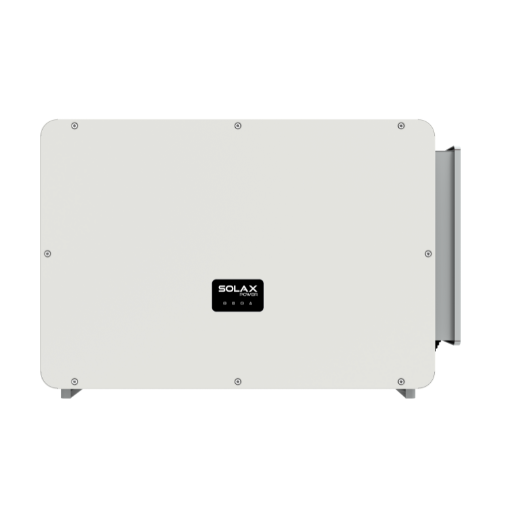

X3-FORTH

  • 75kW / 80kW / 100kW / 110kW / 120kW / 125kW / 136kW / 150kW

X3-FORTH-serien, tillgänglig i 75 kW till 150 kW, har en kompakt, lätt design med avancerad värmeavledning – över 5% smindre och lättare. Smart luftkylning förlänger fläktens livslängd, medan I-V-kurvdiagnostik och reaktiv effektkompensation nattetid ökar systemets effektivitet och stabilitet.

X3-FORTH uppnår upp till 99% verkningsgrad och stödjer 150% PV-överdimensionering samt 110% överlastning. Med 12 MPPTs, 32A per tracker och ett MPPT-intervall på 180–1000 Vdc erbjuder den flexibel och högpresterande energiproduktion för kommersiella solanläggningar.

Kontakta oss

Flexibel anpassningsförmåga

  • Inbyggd funktion för kontroll av exporteffekt

  • Fjärrinställning och uppgradering

  • Aluminium AC-kabelanslutning tillgänglig

Intelligent design

  • Kompensation för reaktiv effekt nattetid

  • Smart luftkylning förbättrar fläktens livslängd

  • Värmeavledning minskar systemets vikt och storlek med över 5%.

  • Diagnos av I-V-kurva

Hög effektivitet

  • Upp till 99% effektivitet

  • 32 A per MPP-tracker

  • 180 ~ 1 000 Vdc MPPT-spänningsintervall

  • 150% PV-överdimensionering, 110% överbelastad utgång

  • Max. 12 MPPT:er, 2 strängar per MPP-tracker

Garanterad säkerhet

  • IP66 skyddsgrad

  • Stöd för AFCI (tillval)

  • Detektering av AC-terminalens temperatur

  • Övervakning av strängström

  • 24 timmars övervakning av driften

  • Typ II SPD på AC&DC-sidan

Produktparametrar

  • X3-FTH-75K
  • X3-FTH-80K
  • X3-FTH-100K
  • X3-FTH-110K
  • X3-FTH-120K
  • X3-FTH-125K
  • X3-FTH-136K-MV
  • X3-FTH-150K-MV
  • X3-FTH-75K
    • PV INGÅNG
      Max. rekommenderad effekt för PV anläggning120 kWp
      MPPT-spänningsområde180 ~ 1000 V
      Antal MPP-trackers / Strängar per MPP tracker9 / 2
      Max. ingångsström per MPPT32 A


    • AC-UTGÅNG
      Betygsatt uteffekt75 kW
      Nominell AC-spänning

      3 / (N) / PE, 220 / 380 V

      3 / (N) / PE, 230 / 400 V


    • ALLMÄNT
      IngressskyddIP66
      Dimensioner (B × H × D)

      985 × 660 × 327.5 mm

      Nettovikt83 kg


  • X3-FTH-80K
    • PV INGÅNG
      Max. rekommenderad effekt för PV anläggning120 kWp
      MPPT-spänningsområde180 ~ 1000 V
      Antal MPP-trackers / Strängar per MPP tracker9 / 2
      Max. ingångsström per MPPT32 A


    • AC-UTGÅNG
      Betygsatt uteffekt80 kW
      Nominell AC-spänning

      3 / (N) / PE, 220 / 380 V

      3 / (N) / PE, 230 / 400 V


    • ALLMÄNT
      IngressskyddIP66
      Dimensions (W /H / D)

      985 × 660 × 327.5 mm

      Nettovikt83 kg


  • X3-FTH-100K
    • PV INGÅNG
      Max. rekommenderad effekt för PV anläggning150 kWp
      MPPT-spänningsområde180 ~ 1000 V
      Antal MPP-trackers / Strängar per MPP tracker

      9 / 2

      12 / 2

      Max. ingångsström per MPPT32 A


    • AC-UTGÅNG
      Betygsatt uteffekt80 kW
      Nominell AC-spänning

      3 / (N) / PE, 220 / 380 V

       3 / (N) / PE, 230 / 400 V


    • ALLMÄNT
      IngressskyddIP66
      Dimensioner (B × H × D)

      985 × 660 × 327.5 mm

      Nettovikt83 kg


  • X3-FTH-110K
    • PV INGÅNG
      Max. rekommenderad effekt för PV anläggning165 kWp
      MPPT-spänningsområde180 ~ 1000 V
      Antal MPP-trackers / Strängar per MPP tracker

      9 / 2

      12 / 2

      Max. ingångsström per MPPT32 A


    • AC-UTGÅNG
      Betygsatt uteffekt110 kW
      Nominell AC-spänning

      3 / (N) / PE, 220 / 380 V

      3 / (N) / PE, 230 / 400 V


    • ALLMÄNT
      IngressskyddIP66
      Dimensioner (B × H × D)

      985 × 660 × 327.5 mm

      Nettovikt83 kg


  • X3-FTH-120K
    • PV INGÅNG
      Max. rekommenderad effekt för PV anläggning180 kWp
      MPPT-spänningsområde180 ~ 1000 V
      Antal MPP-trackers / Strängar per MPP tracker12 / 2
      Max. ingångsström per MPPT32 A


    • AC-UTGÅNG
      Betygsatt uteffekt120 kW
      Nominell AC-spänning

      3 / (N) / PE, 220 / 380 V

      3 / (N) / PE, 230 / 400 V


    • ALLMÄNT
      IngressskyddIP66
      Dimensioner (B × H × D)

      985 × 660 × 327.5 mm

      Nettovikt87 kg


  • X3-FTH-125K
    • PV INGÅNG
      Max. rekommenderad effekt för PV anläggning180 kWp
      MPPT-spänningsområde180 ~ 1000 V
      Antal MPP-trackers / Strängar per MPP tracker12 / 2
      Max. ingångsström per MPPT32 A


    • AC-UTGÅNG
      Betygsatt uteffekt125 kW
      Nominell AC-spänning3 / (N) / PE, 220 / 380 V 3 / (N) / PE, 230 / 400 V


    • ALLMÄNT
      IngressskyddIP66
      Dimensioner (B × H × D)

      985 × 660 × 327.5 mm

      Nettovikt87 kg


  • X3-FTH-136K-MV
    • PV INGÅNG
      Max. rekommenderad effekt för PV anläggning204 kWp
      MPPT-spänningsområde180 ~ 1000 V
      Antal MPP-trackers / Strängar per MPP tracker12 / 2
      Max. ingångsström per MPPT32 A


    • AC-UTGÅNG
      Betygsatt uteffekt136 kW
      Nominell AC-spänning3/PE, 500/540 V


    • ALLMÄNT
      IngressskyddIP66
      Dimensioner (B × H × D)

      985 × 660 × 327.5 mm

      Nettovikt87 kg


  • X3-FTH-150K-MV
    • PV INGÅNG
      Max. rekommenderad effekt för PV anläggning225 kWp
      MPPT-spänningsområde180 ~ 1000 V
      Antal MPP-trackers / Strängar per MPP tracker12 / 2
      Max. ingångsström per MPPT32 A


    • AC-UTGÅNG
      Betygsatt uteffekt150 kW
      Nominell AC-spänning3/PE, 500/540 V


    • ALLMÄNT
      IngressskyddIP66
      Dimensioner (B × H × D)

      985 × 660 × 327.5 mm

      Nettovikt87 kg
