Övervakningsenhet

Energimätare

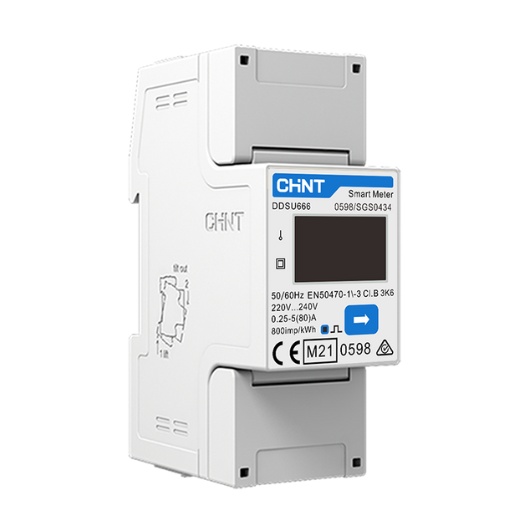

  • M1-40/M3-40/M3-40-Dual | Energimätare DDSU666 5(80)A | Energy Meter DTSU666 5(80)A | Energy Meter DDSU666-CT 200A/5A | Energimätare DTSU666-CT 200A/5A

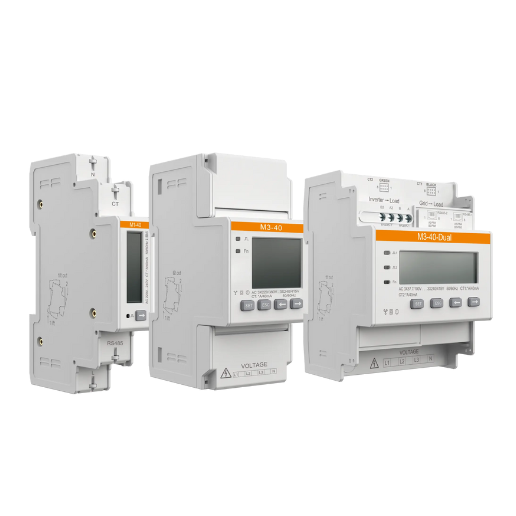

SolaX Mätarserie – inklusive M1-40, M3-40 och M3-40-Dual – är designad för enkel integration i bostads- och kommersiella energisystem. Med stöd för både enfas- och trefasinstallation (3P3W/3P4W) och spänningskompatibilitet från 220 V till 415 V, erbjuder dessa mätare en flexibel plug-and-play CT-lösning.

Produktfördel

SolaX Meters möjliggör avancerad fjärrkonfiguration via SolaXCloud, intelligent justering av fas och CT-riktning samt snabb datauppdatering var 50:e millisekund för högprecis insamling. Elektrisk isolering mellan stark- och svagströmsvägar säkerställer maximal säkerhet.

Kontakta oss

Enkel installation och konfiguration

  • Plug-and-play CT-lösning för enkel installation

  • Stöd för fjärrinställningar via SolaX Cloud APP

  • Intelligent justering av fassekvens och CT-riktning, som installationsproblem automatiskt löser

Prestanda och kontroll

  • 50 ms hög uppdateringsfrekvens för mer exakt och snabbare kontroll

  • Kan övervaka ström från både rutnät och tredjepartsväxelriktare samtidigt

Säkerhet och tillförlitlighet

  • Separerar starka och svaga strömmar för ökad säkerhet

Produktparametrar

  • M1-40
  • M3-40
  • M3-40-Dual
  • M1-40
    • ELEKTRISKA SPECIFIKATIONER
      Typ av rutnät1P2W
      Betygsatt spänning220 V ~ 240 V
      Driftspänning100 V~288 V
      Ström*A / 40 mA
      Frekvens45 Hz ~ 65 Hz
      Tolerans för frekvens0.01 Hz
      Strömförbrukning< 1.2 W


    • MÄTNING OCH NOGGRANNHET
      Rekommenderad CT-specifikation100 A / 40 mA, 200 A / 40 mA, 400 A / 40 mA, 600 A / 40 mA, 1000 A / 40 mA, 1500A / 40mA, 2000A / 40mA
      Klass för mätnoggrannhet

      Spänning och ström: Klass 0.5

       Aktiv effekt: Klass 1

       Reaktiv effekt: Klass 2

      Krav på upplösningAktiv effekt: 0.1 WFrekvens: 0.001 Hz



    • MILJÖMÄSSIGA ANPASSNINGSFÖRMÅG
      Driftstemperatur-40°C~70°C
      Luftfuktighet vid drift≤ 95% RH (icke-kondenserande)
      Arbetshöjd< 4000 m



    • MEKANISK & INSTALLATION
      Dimensioner (B × H × D)18 mm × 100 mm × 65.5 mm
      Grad av skyddIP20


  • M3-40
    • ELEKTRISKA SPECIFIKATIONER
      Typ av rutnät3P3W / 3P4W
      Betygsatt spänning3 × 220 / 380 V ~ 3 × 240 / 415 V
      Driftspänning100 V ~ 280 V
      Ström*A / 40 mA
      Frekvens45 Hz ~ 65 Hz
      Tolerans för frekvens0.01 Hz
      Strömförbrukning< 1.5 W


    • MÄTNING OCH NOGGRANNHET
      Rekommenderad CT-specifikation100 A / 40 mA, 200 A / 40 mA, 400 A / 40 mA, 600 A / 40 mA, 1000 A / 40 mA, 1500A / 40mA, 2000A / 40mA
      Klass för mätnoggrannhet

      Spänning och ström: Klass 0.5

       Aktiv effekt: Klass 1

       Reaktiv effekt: Klass 2

      Krav på upplösningAktiv effekt: 0.1 WFrekvens: 0.001 Hz



    • MILJÖMÄSSIGA ANPASSNINGSFÖRMÅG
      Driftstemperatur-40°C~70°C
      Luftfuktighet vid drift≤ 95% RH (icke-kondenserande)
      Arbetshöjd< 4000 m



    • MEKANISK & INSTALLATION
      Dimensioner (B × H × D)45 mm × 100 mm × 65.5 mm
      Grad av skyddIP20


  • M3-40-Dual
    • ELEKTRISKA SPECIFIKATIONER
      Typ av rutnät3P3W / 3P4W
      Betygsatt spänning3 × 57.7 / 100 V ~ 3 × 240 / 415 V
      Driftspänning50 V ~ 480 V
      Ström*A / 40 mA
      Frekvens45 Hz ~ 65 Hz
      Tolerans för frekvens0.01 Hz
      Strömförbrukning< 1.2 W


    • MÄTNING OCH NOGGRANNHET
      Rekommenderad CT-specifikation100 A / 40 mA, 200 A / 40 mA, 400 A / 40 mA, 600 A / 40 mA, 1000 A / 40 mA, 1500A / 40mA, 2000A / 40mA
      Klass för mätnoggrannhet

      Spänning och ström: Klass 0.5

       Aktiv effekt: Klass 1

       Reaktiv effekt: Klass 2

      Krav på upplösningAktiv effekt: 0.1 WFrekvens: 0.001 Hz


    • MILJÖMÄSSIGA ANPASSNINGSFÖRMÅG
      Driftstemperatur-40°C~70°C
      Luftfuktighet vid drift≤ 95% RH (icke-kondenserande)
      Arbetshöjd< 4000 m


    • MEKANISK & INSTALLATION
      Dimensioner (B × H × D)72 mm × 100 mm × 65.5 mm
      Grad av skyddIP20
